说在前面:今天带来的是浙江大学2019年建筑快题的王学长(九华山杭州校区浙大建筑主讲)解析和146快题第一名谢学长高分方案还原!(杭州校区18届快题方案班学员)。咱们一起阅读下题目吧!

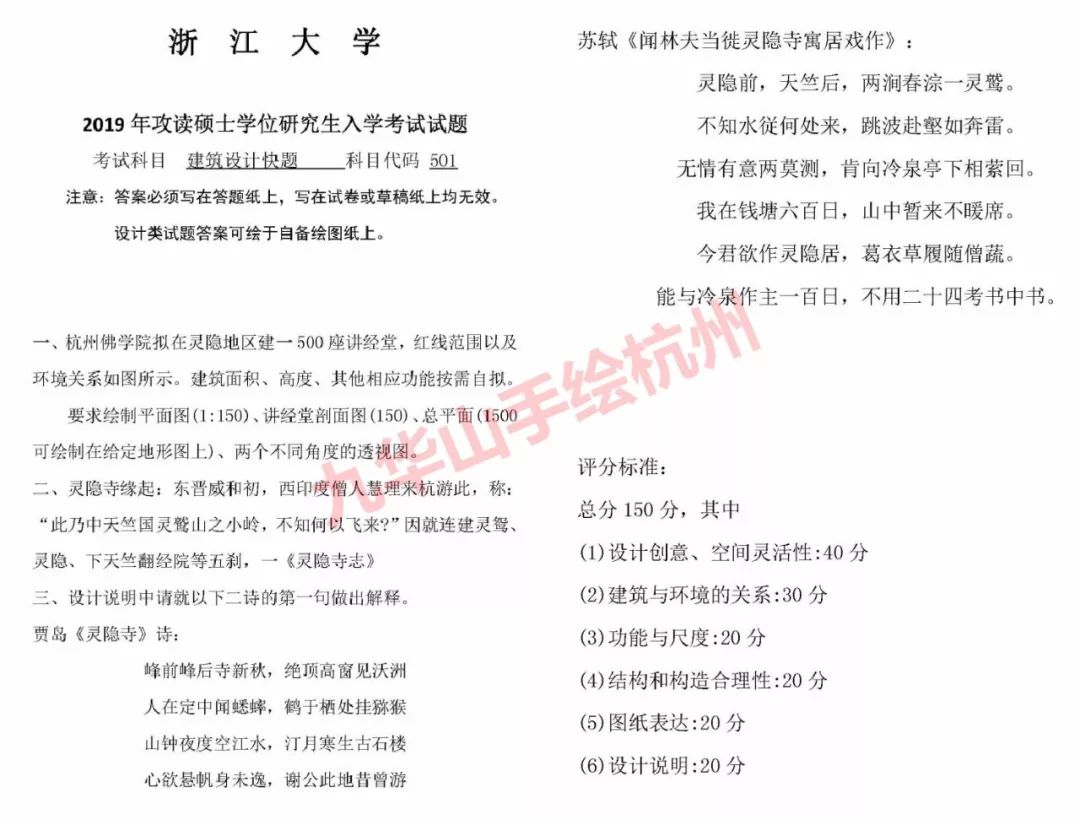

2019年浙大建筑快题任务书
阅读题目
第一步,也是至关重要的一步,就是仔细阅读任务书。其目的主要是是:
1.发掘题目中的已知条件,
2.发掘题目中的未知条件,
3.找出已知条件和未知条件的关系,
4.通过任务书的要求和已知与未知的关系去寻找解题思路,以求达到应对已知条件和解决未知条件。
注意 :此处所说的已知和未知皆是任务书中所给的要求要求中发掘。
以本题为例:
已知条件:1.500座讲经堂
2.平、剖1:150,两个不同角度的透视图
3.二诗的第一句
4.具体的评分细则
未知条件:1.500座的讲经堂到底需要多少面积?
2.其他功能自拟,那么还需要多少内容?
3.一些规范的掌握是否到位?
4.二诗的第一句如何去理解?
5.图面的表达方式(两点透视、轴侧还是鸟瞰?)
就此题的评分细则 :
(1)设计创意、空间灵活性:40分
(2)建筑与环境的关系:30分
这里列了两个重要的评分细则,从而说明了就此题来说,想法是非常重要的,要有一个很明确的思路和大胆的想法。
任务书解析
峰前峰后寺新秋,
绝顶高窗见沃洲。
灵隐前,天竺后,
两涧春淙一灵鹫。
淙:[cóng]形容流水声音:波浪声淙淙,拍岸而来。
从任务书所给的两首诗中,可以很明显的看到出题的老师的各种暗示。所以此题也在靠大家的阅读能力(语文要好),以及思维的发散能力。
石壁流淙
峰前峰后:此意旨在以讲经堂为中心,要好好设计其前广场和后广场也即做好场地设计。高窗:一方面暗示了建筑的采光形式;另一方面,可能也隐含了局部二层的做法。
见沃洲:看到这个动宾搭配,脑海中一定要有一种的登高望远的场景,这个“沃洲”联系到了广场,而这个“见”则联系了局部二层观景。
两涧春淙:“两”字说明了数量,“淙”字说明了形式,联想到了“沃洲”。
一灵鹫:看到“鹫”,脑海中一定会有这样一个场景,一只鸟独立一片水域中。联想到了“沃洲”。
思路来源
怎么去应对任务书的要求?怎么解题?可以从报告厅的平面布置形式和设计规范入手。所以这是我们对类比法的应用,也是个人对建筑原型的把握。
第一:规范性问题的准确把握。500座的讲经堂需要多大的面积?我们需要有个准确的概念。
第二:平常旅游参观寺庙的时候,那些寺庙里面会有哪些功能要注意到。大家以后可以去看看杭州的灵隐寺里面的一些功能布置。这样就能对功能自拟部分有个整体的把握。
第三:怎么让图面的表现最好的呈现出来?任务书中的两个透视图怎么去应答?所以平常要注意透视图的练习和收集、梳理。此题在有了大概的想法之后,就可以转到对透视图的思考。
报告厅设计规范:
报告厅的功能与组成部分:
报告厅的平面布置形式:
座椅尺寸及排练方式:
座椅尺寸:每座椅面内宽480mm,扶手宽80mm,地面到座面高420mm,地面到背高960mm,横侧面宽680mm,一般排距为900-1000mm。
座席排距:短排法硬椅不应小于0.75m,软椅不应小于0.80m;长排法硬椅不应小于0.90m,软椅不应小于0.95m;台阶式(散座、楼座)的座席排距应比上述值适当增大;靠后墙最后一排的排距应增大0.12m。
1.短排法:双侧有走道时不应超过22座,单侧有走道时不应超过11座;超过限额时,每增加一座位,排距增大25mm;
2.长排法:双侧有走道时不应超过50座,单侧有走道时不应超过25座。
综上所述:可以确定每一座位的面积在1.2-2m?,具体的平面布置形式可以根据自己的想法来。这样我们可以大致估算出讲经堂所需要的面积在600-1000m?左右。
自拟功能的确定:

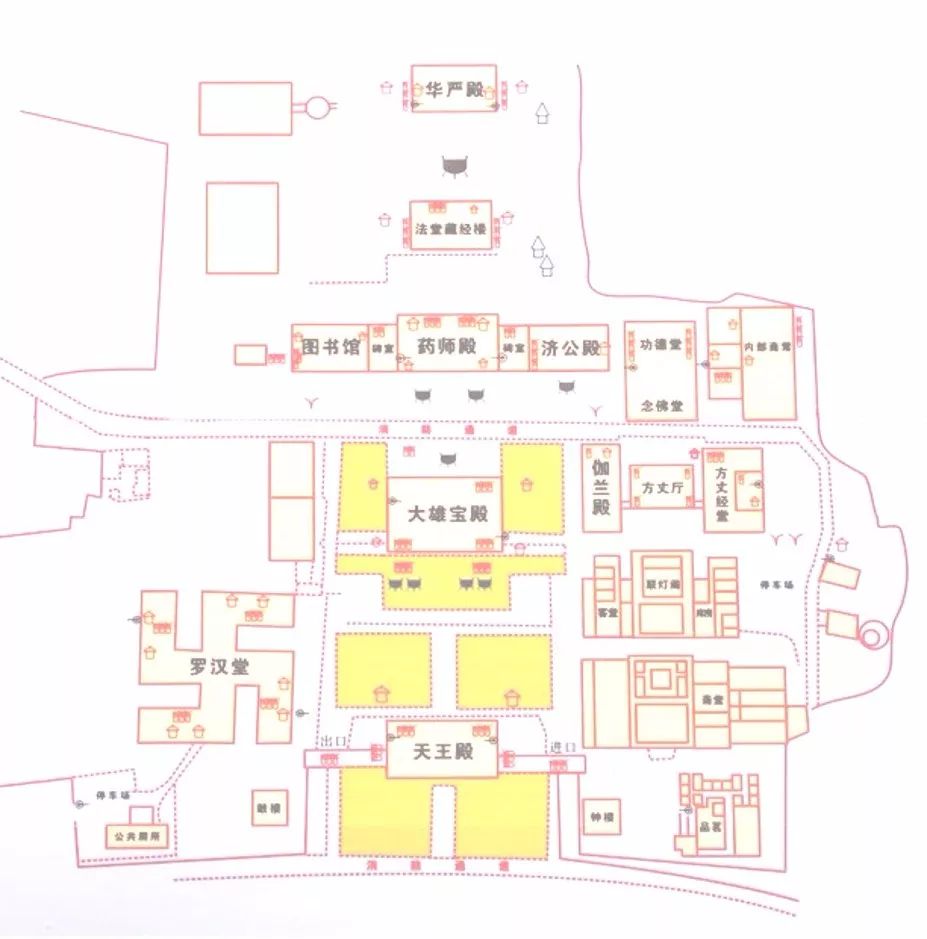

下图所示是灵隐寺的平面图,除了几个主殿之外,还有一些辅助的功能配套房间,这就是让我们在自拟功能时要注意的地方。
可以看出:除了讲经堂和公共功能之外,还可以配备禅室、书房、斋房、客房和方丈厅等等。
说了这么多,下面可以做题了!

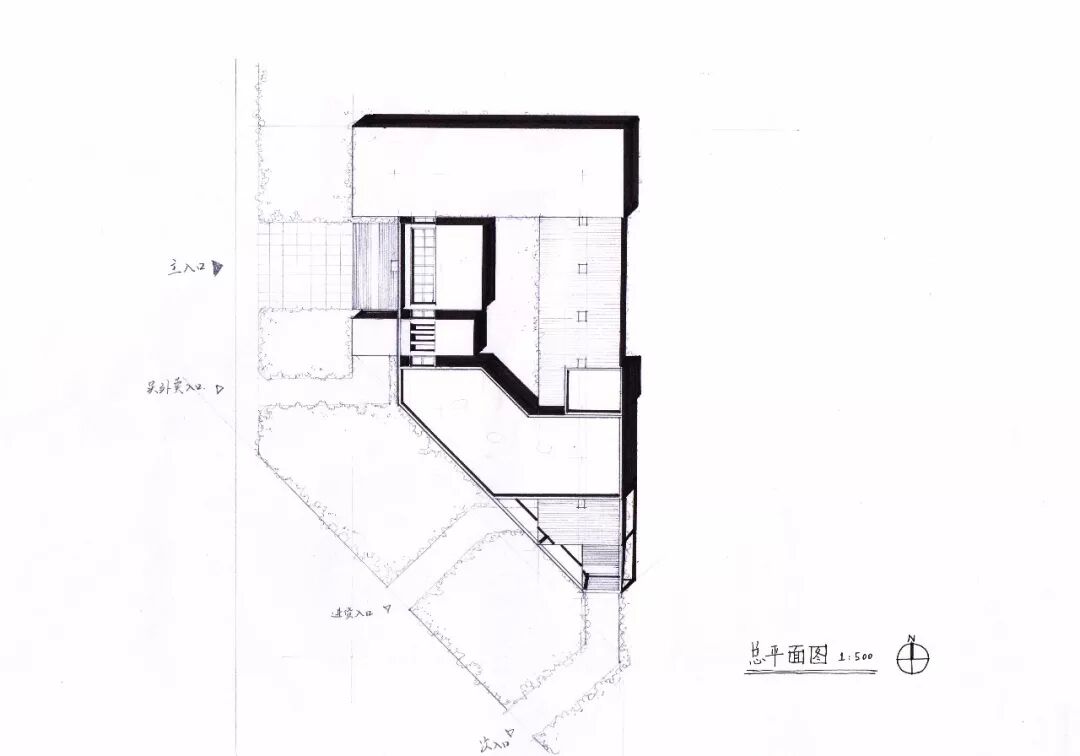

谢学长146分方案还原
报告厅一层,辅助用房两层。柱网8*8
建筑坡面造型多坡,类似山峰。
王学长方案
1.得先有构思,就此题

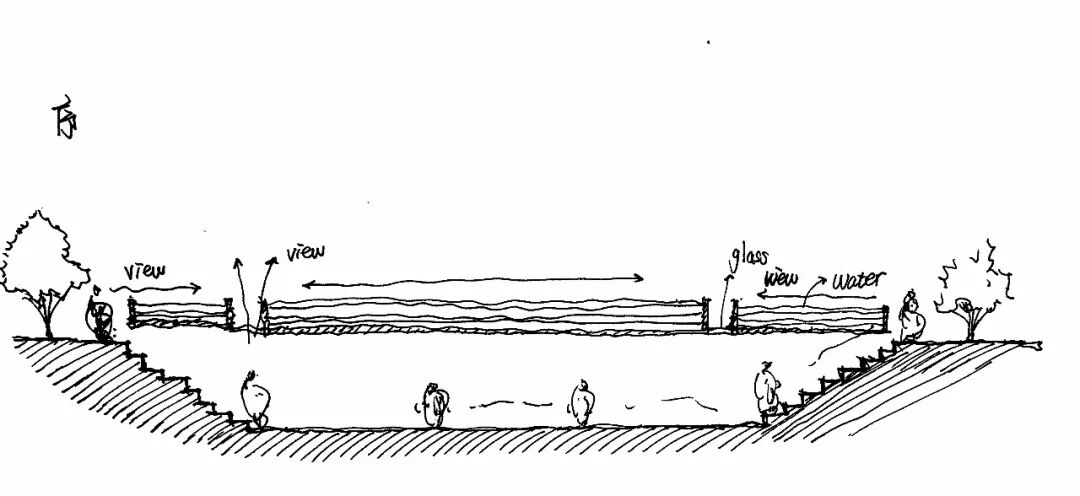

2.小角度透视的简单勾画
3.勾画的过程中再深化
实际感觉:
1.在之前的基础上,简单排排轴网和总平,把握大概总图关系
2.轴网和柱网可以排起来
3.此过程中又再一次深化

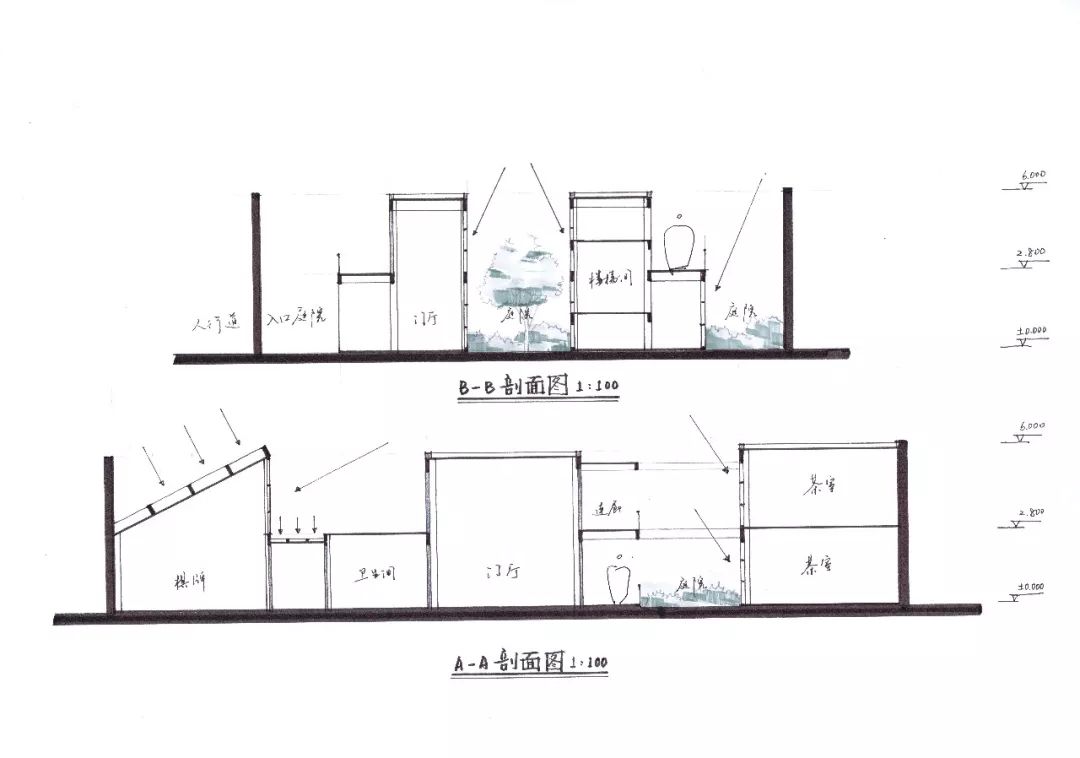

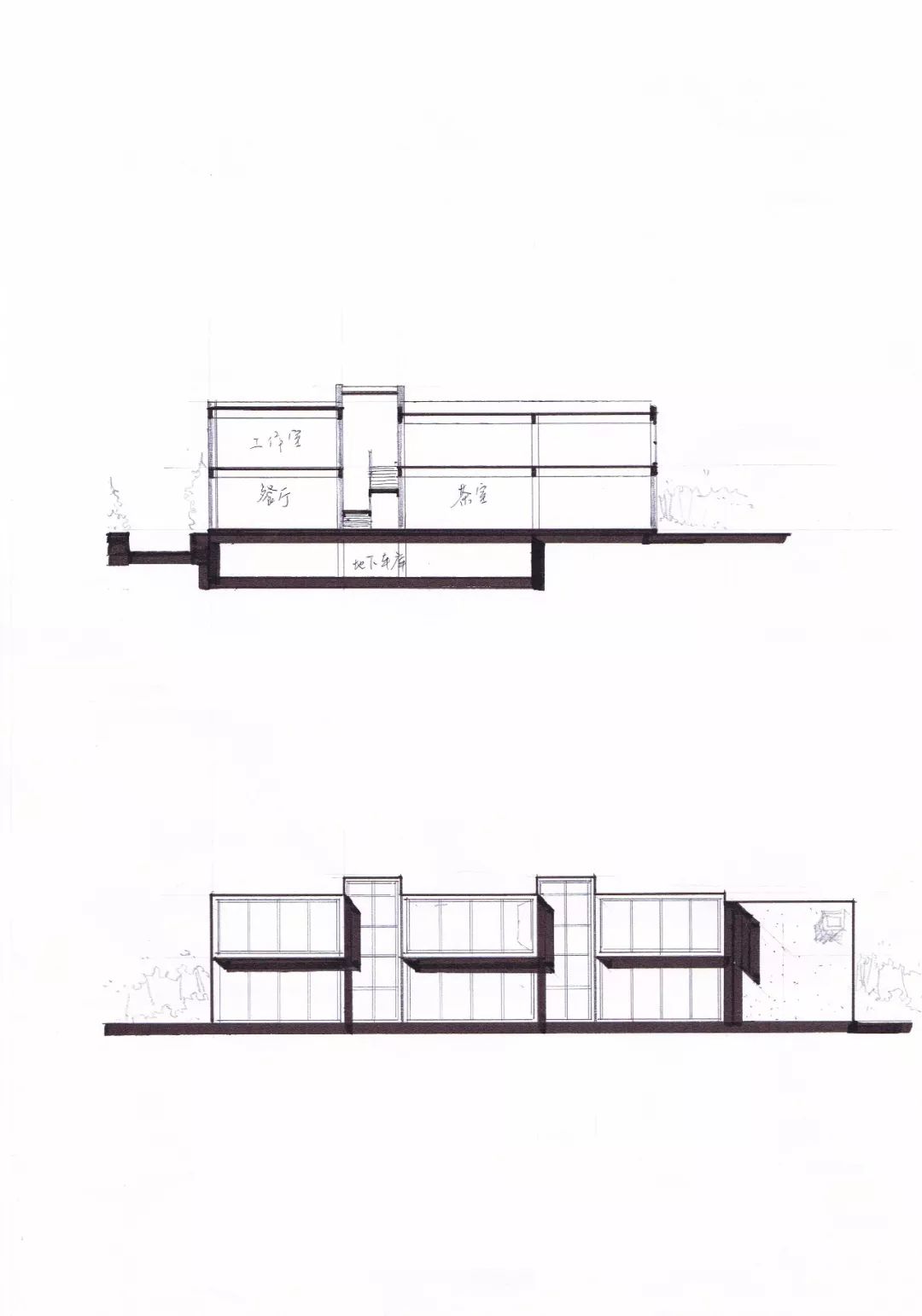

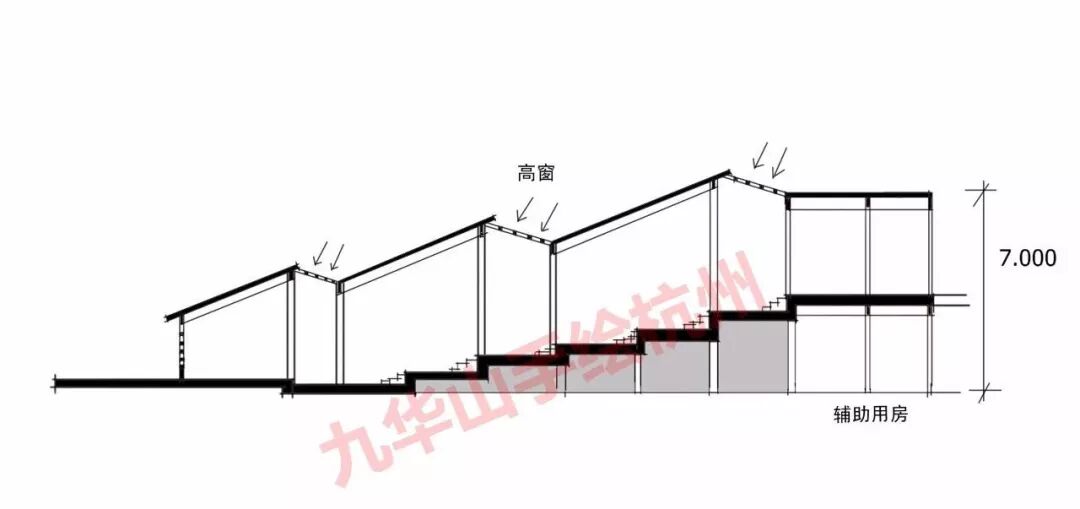

剖面图:
效果图:
参考案例:
华黎-木林森苑
树具有天然的空间的遮蔽感, 坐在树下看风景是一种美妙的感受。而树林这种随处可见的形态实际上就像柱子和屋顶形成的一个匀质空间, 这是由均匀分布的树干和横向生长的树冠共同形成的, 而林下空间是一个连续的、无明确方向性的、水平方向可以无限延伸的空间, 自然成为一个可以停留、也可漫游的自由而惬意的场所。

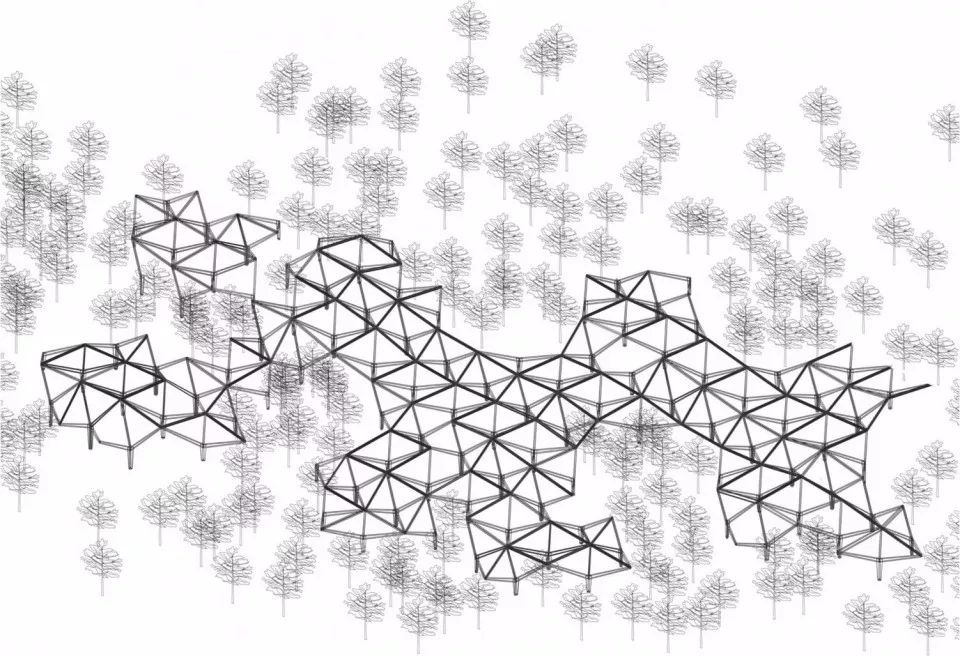

受到树林形态和规律的启发, 一个如同林下空间可以无限蔓延的建筑空间的想法浮现出来: 建筑由一些树形结构来支撑, 树的枝干将相互连成一种结构形式并在其遮蔽之下形成空间。
树, 作为空间原型, 本身就隐含了“单元”的概念。一棵树作为基本单元, 可以被复制, 而成为林。这一状况就暗含了一种基于网格的均质空间的特性。树林不正是这样一种空间状态吗? 树林还具有这样的特征: 边界自由、可无限延伸。
鸟瞰图:
漂浮于地面之上
半室外空间
天井
树下空间
其他参考案例
四川绵阳浮生御温泉度假村
浮生御温泉度假村坐落在四川北部罗浮山脚下。四周有绿树环绕和寺庙点缀。这是一个由水塑造而成的场地。河流蜿蜒过村庄,还有来自地下热水井而自然溢出的温泉。这里是中国传统的温泉区域之一。
多数的池子在室外,提供了一系列的体验。我们试图用不同的形式来表达不同的水的主题。有蒸汽池,冰池,浴池,草本池,盐池,不同浓度矿物质的池子。一些池子是静态的,还有回旋的,冒泡的,按摩的等等。我们试图使得这些场景真实,纯粹,这些池子在景观中的位置都被仔细地考量以创造一个完全避世的空间。
我们选择了亲近自然的建筑材料。许多墙是用灰泥,卵石或者旧木板制成。我们材料板的中心是湖石。这种源自本地的石头是一种砾岩,当中的卵石是经过水流经年的塑造而形成。切割这种砾岩会显示出卵石的各种形状和大小以及自然界丰富的色彩。这个石头大量用在度假村中,定义了许多地面和泡池,我们也用它作为湖中的座椅和别墅中的厨房台面。我们也把它浇筑进了混凝土道路,我们也用了类似的本地石头来制作水渠和景观墙。

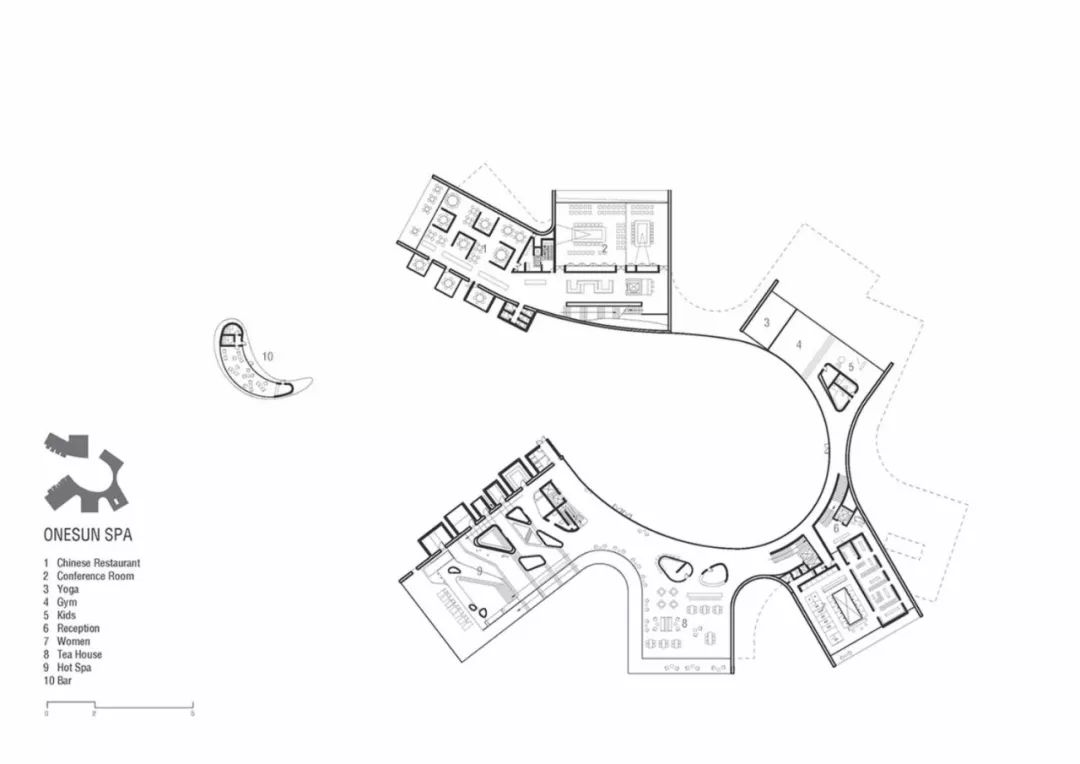

平面图
高窗

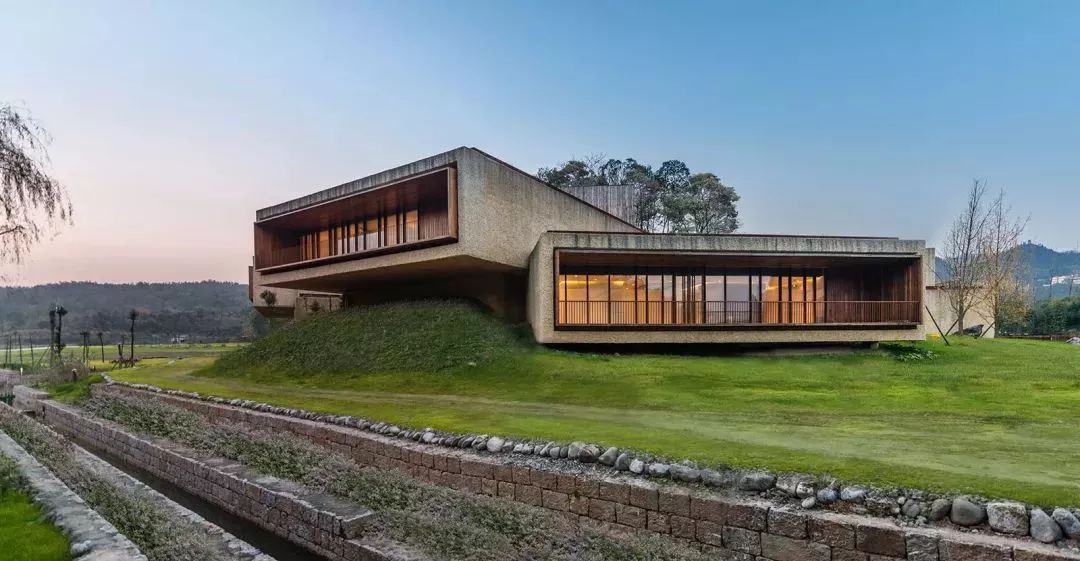

建筑远观
案例三-GRI总部屋顶庭院
该项目位于上海市桃浦永登路“金环·汇智天地”1号楼屋顶。“金环·汇智天地”是由COBBLESTONE设计并于2012年竣工的产业经济园区。这一开放的园区由七栋错落分布、体量各异的建筑单体组成。
利用几何体之间折转、间断却又相互关联的表达方式,隐喻产业建筑在城市更新过程中的徘徊和挣扎。2015年,设计团队又着手设计了GRI 企业总部11~12层的室内办公空间和屋顶庭院。与办公园区和室内办公空间的现代风格迥异,GRI的屋顶庭院试图打造一处远离城市喧闹和张扬的空间,寻找大隐隐于市的宁静和简朴;在最接近天空的一隅,营造宁静祥和的氛围。
屋顶庭院位于这栋12层建筑的屋顶,四周有3.6 m高的围护结构,内向性的花园几乎完全与外界分离,只有天空仿佛触手可及。花园左右两侧为垂直楼梯间及水箱设备用房。
花园的北侧为木结构的室内活动空间和会议室。木结构空间的屋顶覆盖着木瓦,采用起伏的折坡拼接方式,既方便排水,又能有效展示木结构的支撑连接方式和古雅朴素的特性。
屋顶平面图
建筑鸟瞰
廊院空间
夜景

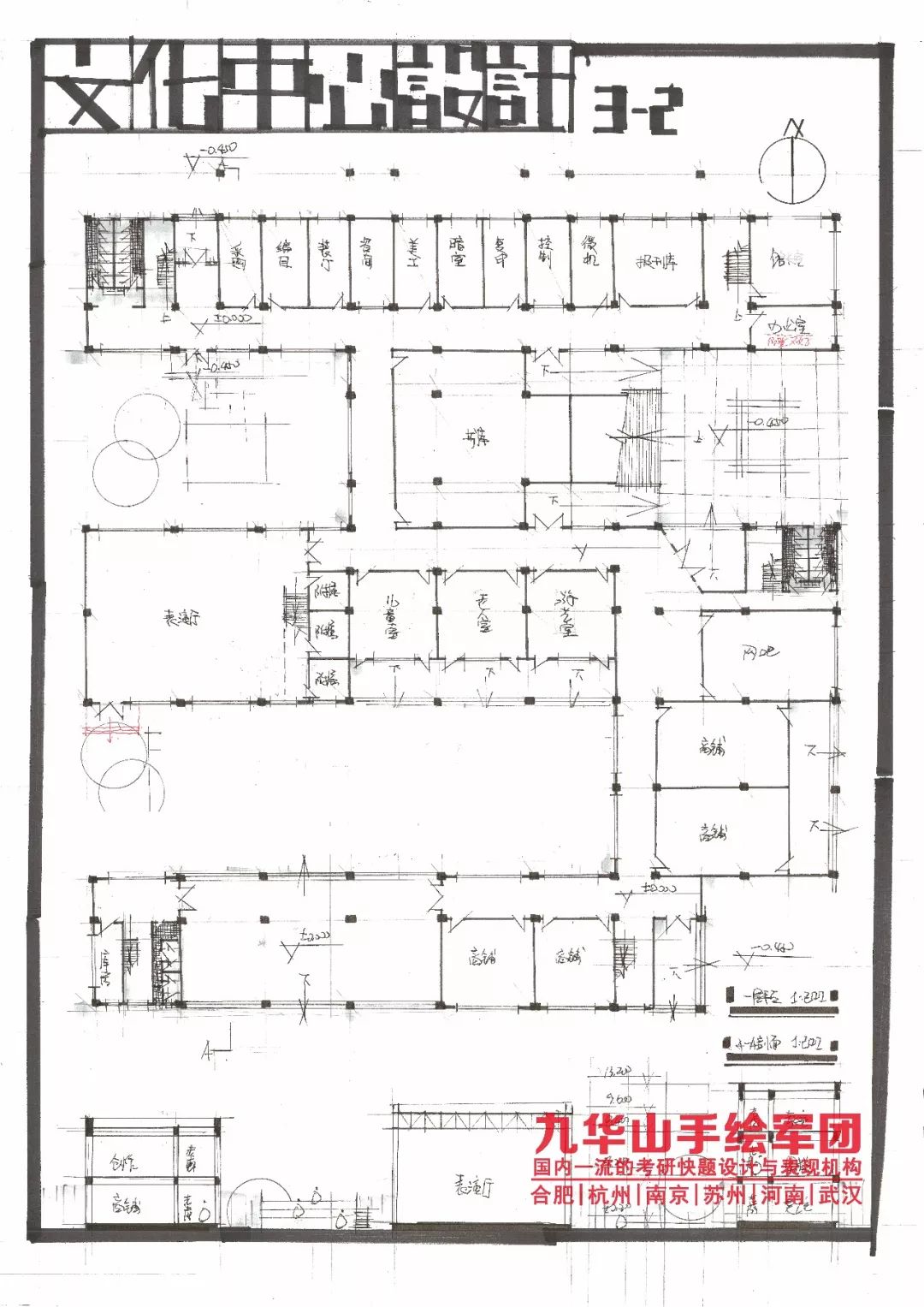

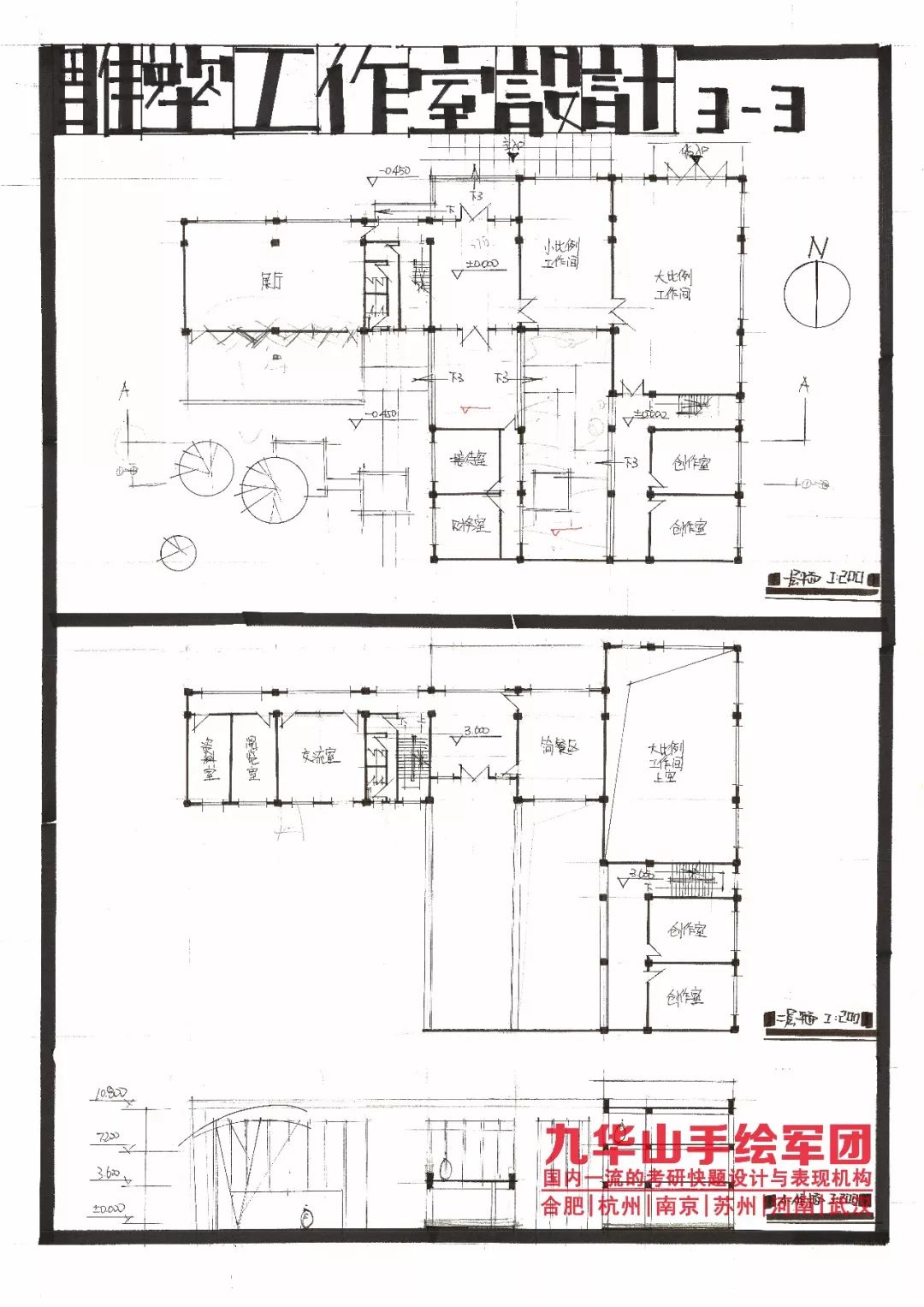

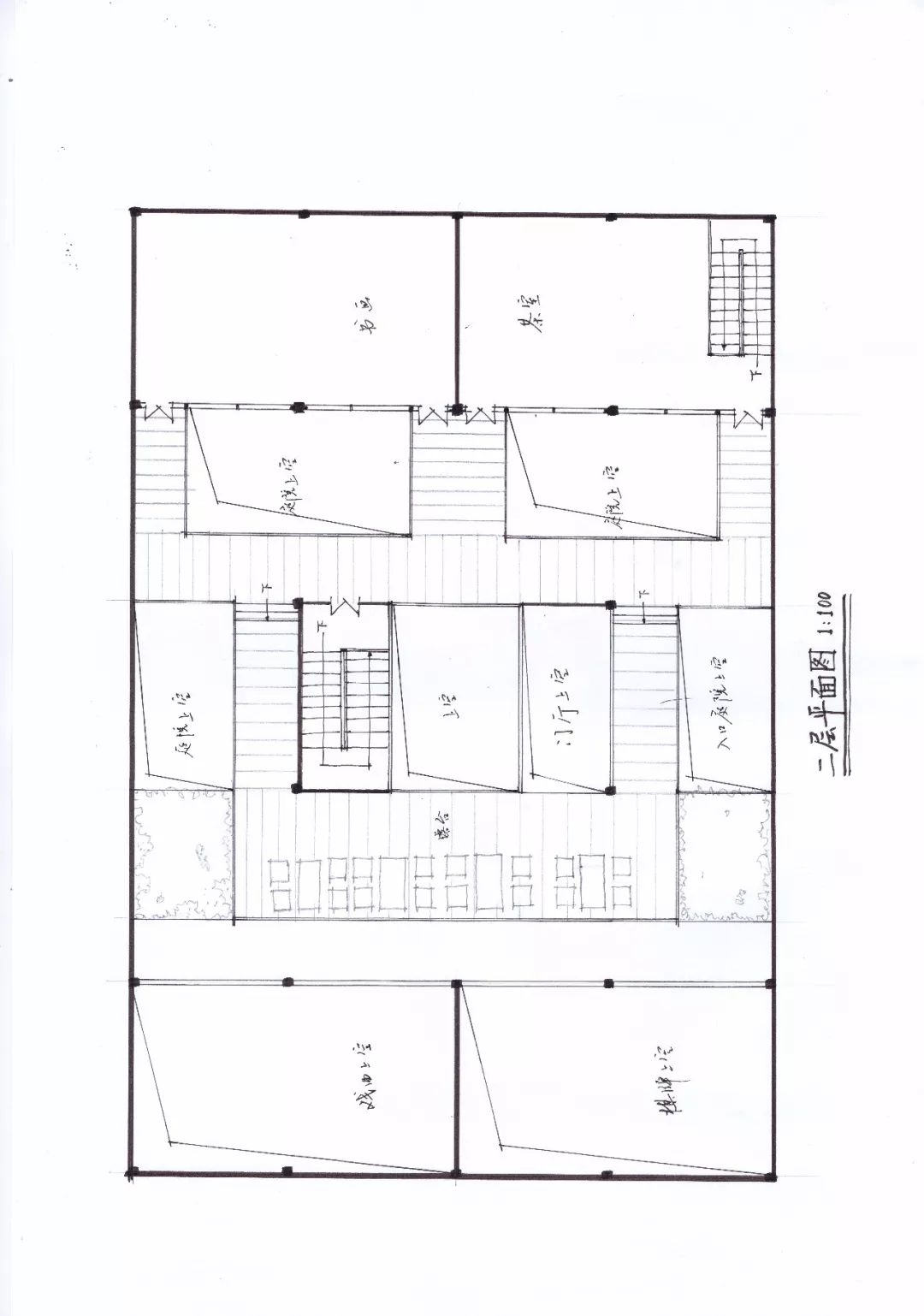

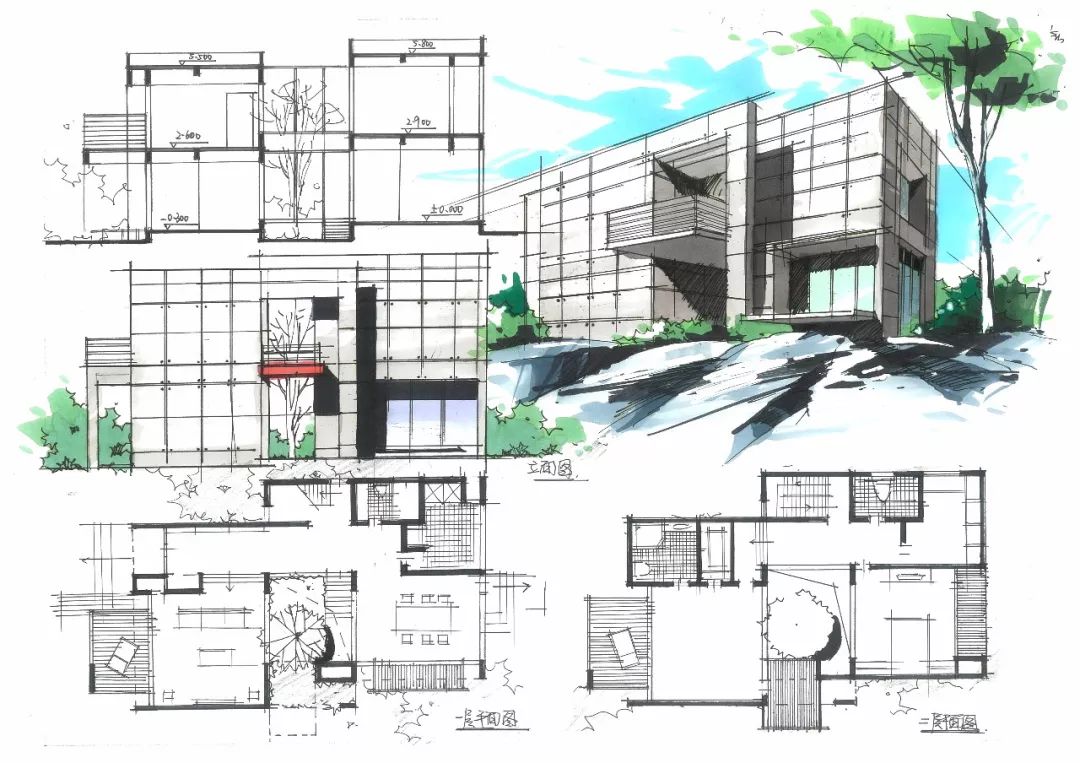

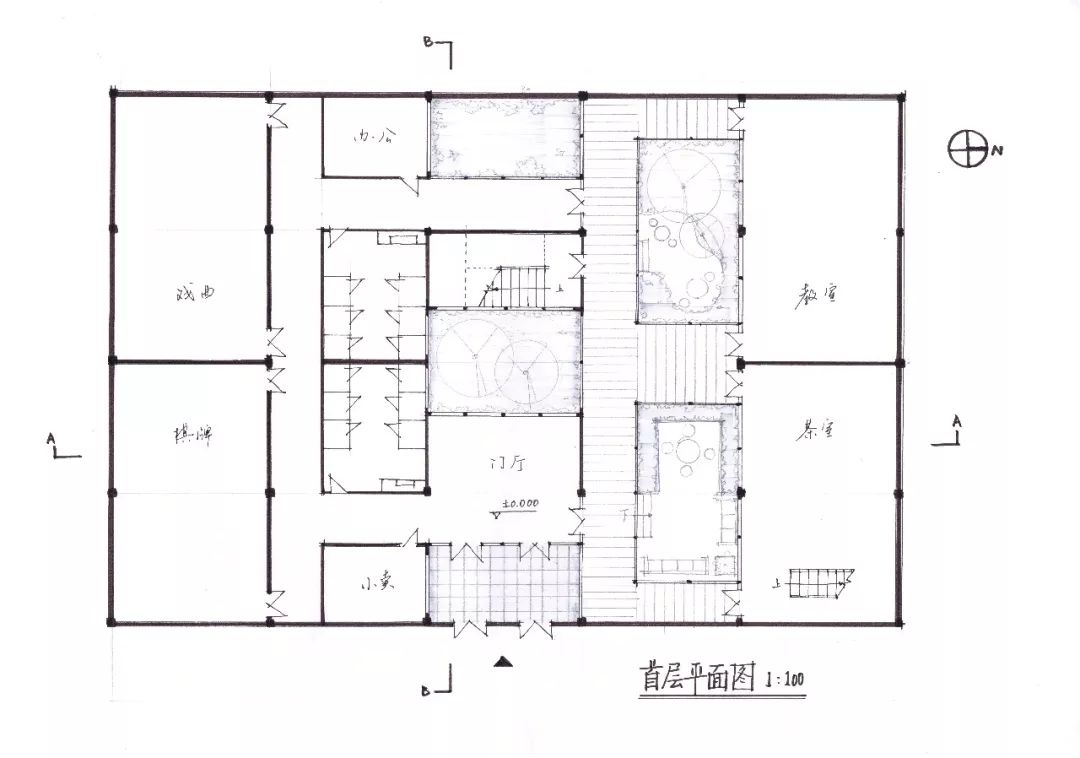

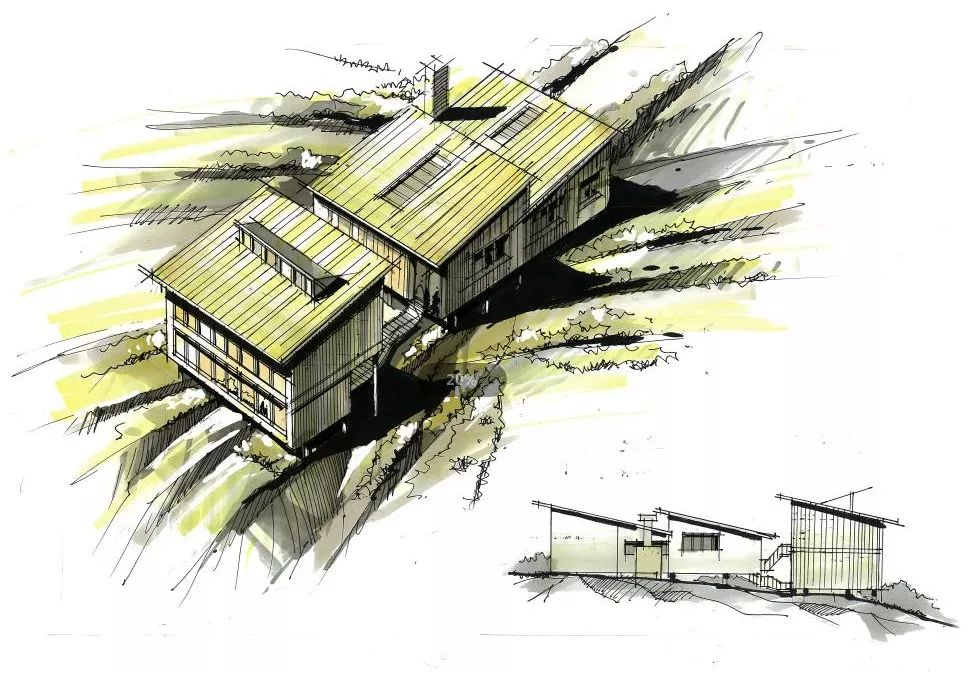

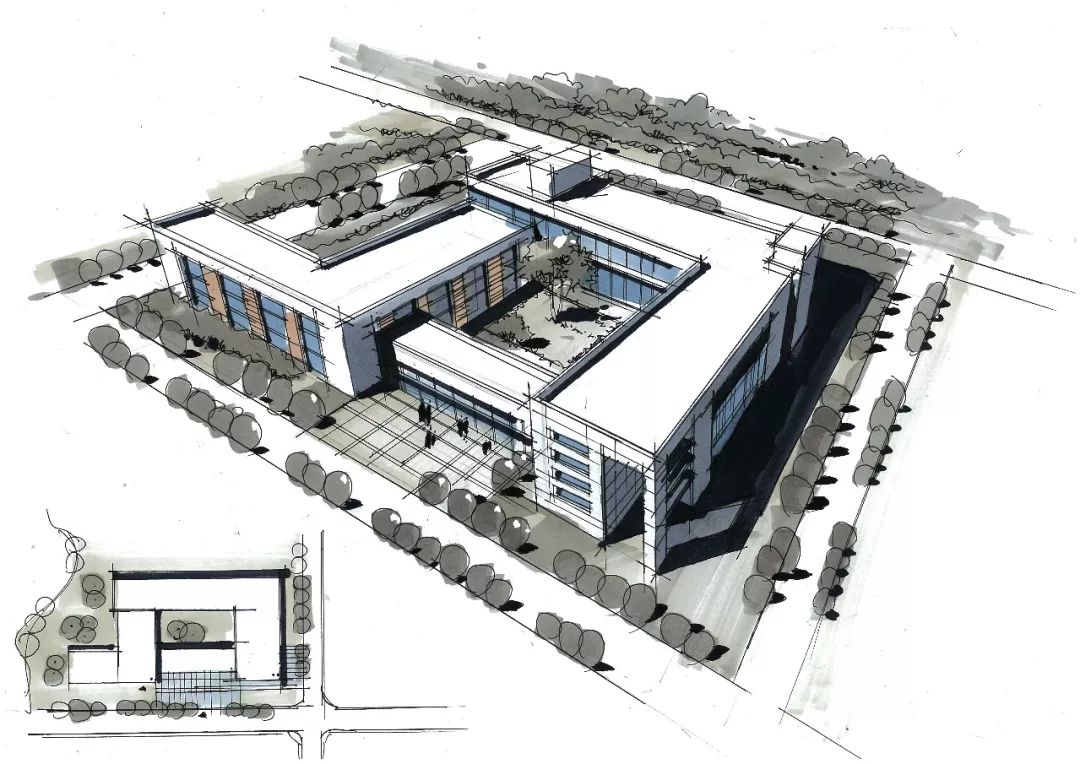

教师作品一览
